- Предназначена для решения комплекса задач по вращательному бурению вертикальных скважин различного назначения в грунтах 1-4 категорий буримости, с продувкой до 10 категории буримости, отбору образцов грунта при производстве инженерно-геологических изысканий
Технические характеристики:
| Полная масса изделия, кг | 21300 |
| Габариты в транспортном положении, мм, Д х Ш х В | 10440 х 2540 х 3520 |
| Габариты в рабочем положении, мм, Д х Ш х В | 10500 х 2500 х 6500 |

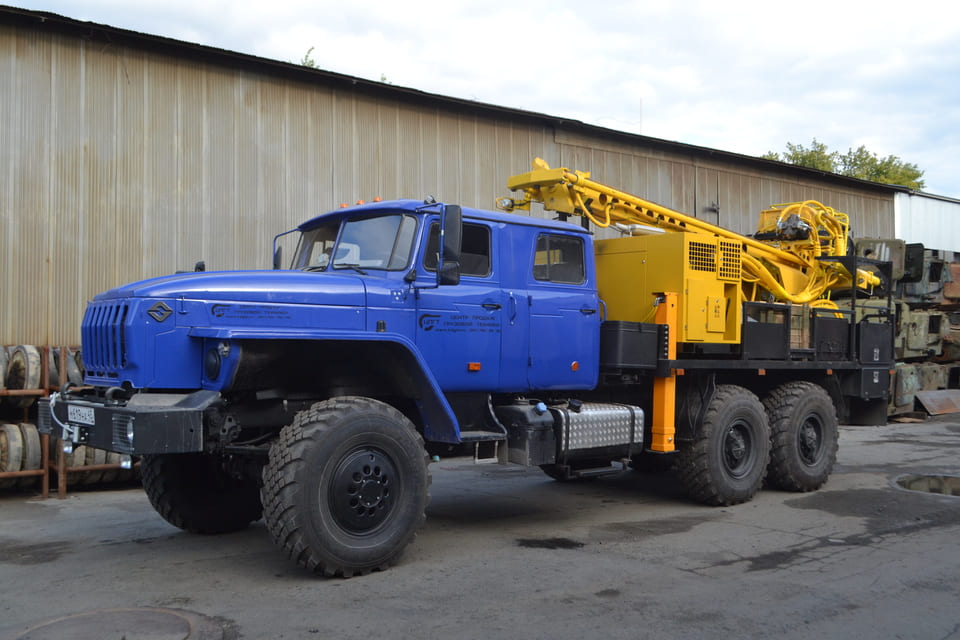

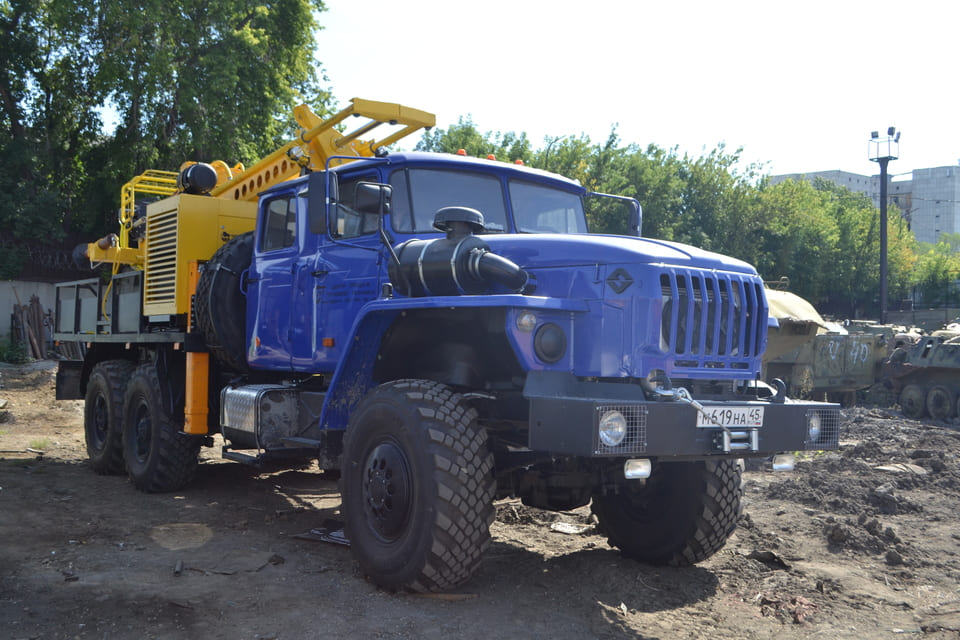

| Автомобиль Урал-4320 | |

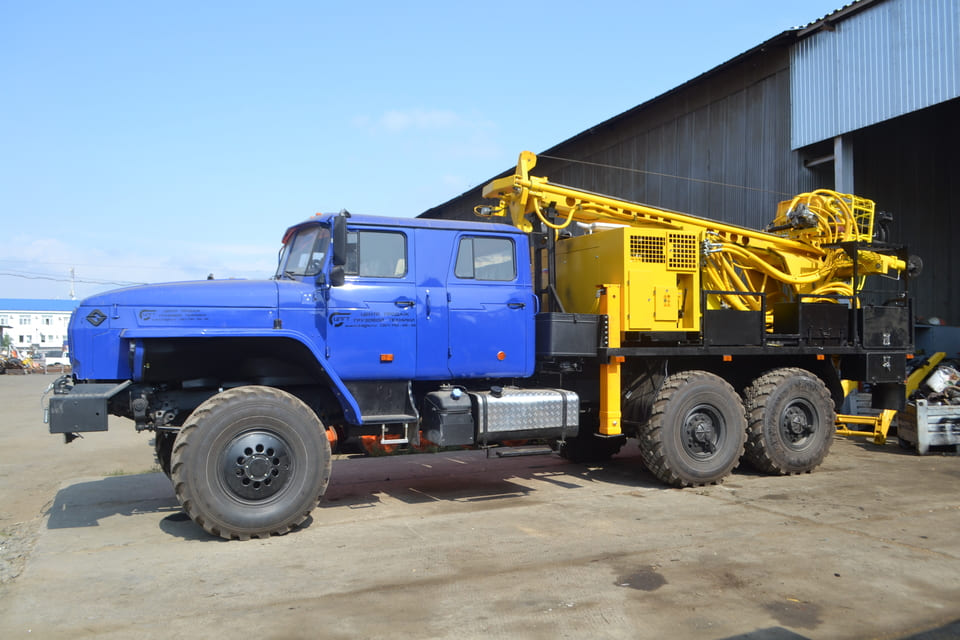

| Кабина | двойная шестиместная четырехдверная |
| Отбор мощности | КОМ МП58-4202010-25 ДОМ 5557Х-4202010 |
| Максимальная скорость, км/ч | 85 |
| Двигатель | Дизель ЯМЗ-236НЕ2 (Евро-4) |
| Тип дизельный с т. наддувом, 6-и цилиндровый | |
| Рабочий объем, л | 11,15 |
| Максимальная мощность, кВт (л.с.) | 169 (230) |
| Макс. крутящий момент, Н·м (кгс·м) | 882 (90) |
| Сцепление фрикционное, сухое, однодисковое | |
| Коробка передач механическая 5-ти ступенчатая | |
| Раздаточная коробка | механическая, двух- ступенчатая с блокируемым дифференциалом |
| Подвеска | |
| передняя | рессорная с гидроамортизаторами |
| задняя | балансирная с реактивными штангами |

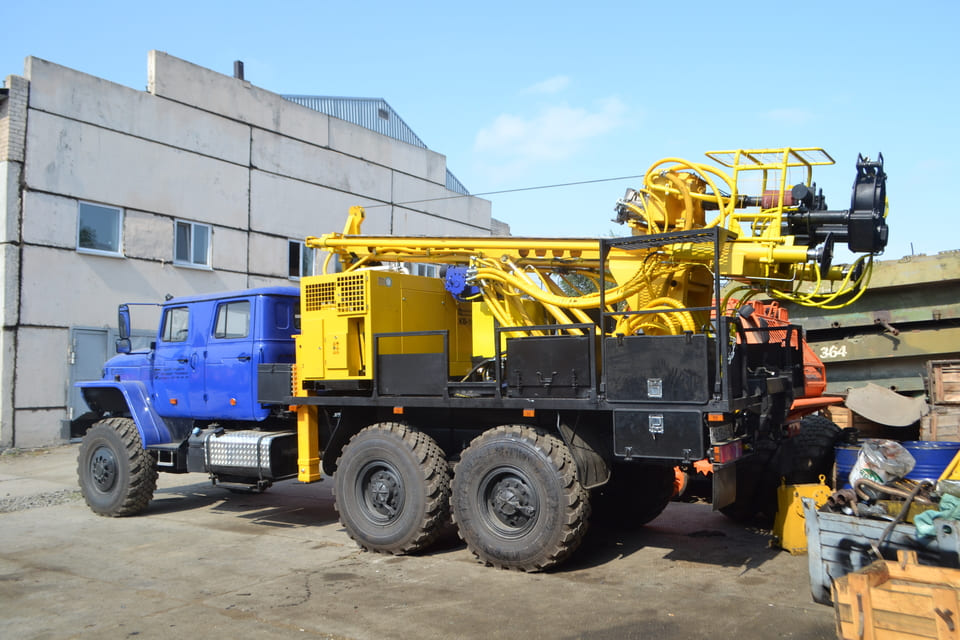

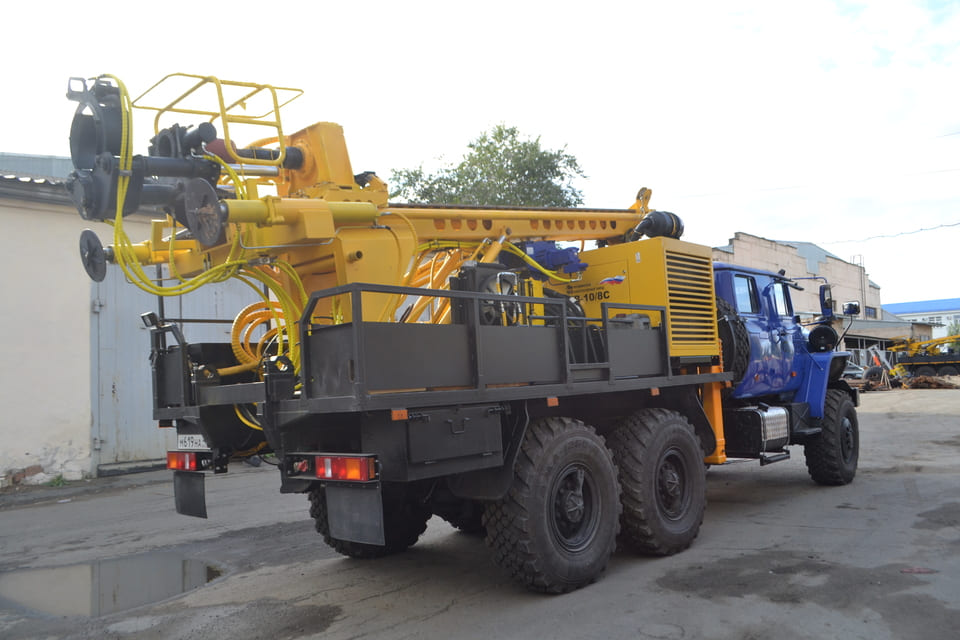

| Буровая установка УБГМ-1Т | |
| Частота вращения шпинделя, об/мин | 0…350 |
| Регулировка частоты вращения | бесступенчатая |
| Максимальный крутящий момент, кг*м | 1200 |
| Макс. Усилие подъема буровой колонны, кг | 13000 |
| Макс. Давление на забой, кг | 9000 |
| Ход подачи вращателя, мм | 3400 |
| Скорость подачи вниз, м/с | 0…0,9 |
| Скорость подачи вверх, м/с | 0…0,6 |
| Скорость подачи вверх (дифф. режим), м/с | 0...1,4 |
| Привод подачи | гидроцилиндр прямого хода |
| Ход сдвига вращателя, мм | 320 |
| Макс. диаметр бурового инструмента (по мачте), мм | 400 (650) |
| Условная глубина бурения шнеком Ø108, м | 80 |
| Компрессор винтовой КВ-10/8С | |
| Производительность, м/мин | 10,5 |
| Давление номинальное, МПа (кг/см2) | 1,0 (10) |
| Двигатель / мощность, кВт | Д-245.12С / 80 |
Базовая комплектация:
- Сальник-вертлюг
- Полузамок продувочный безопасный
- Стол буровой
Дополнительное оснащение
- Лебедка со свободным сбросом
- Хомут обсадной (для задавливания и извлечения обсадных труб)
